Produktinformationen "SET: DACHPROTECT Garantie-Gully (DN 50 - 125 mm wählbar) inkl. Aktivierung"
Set: DACHPROTECT GARANTIE-GULLY SENKRECHT DN 50 - 125
Der DACHPROTECT EPDM Garantie-Gully senkrecht aus EPDM dient zur Entwässerung von Dächern, die mit DACHPROTECT EPDM Dachbahnen abgedichtet werden. Er verbindet die DACHPROTECT EPDM Dachbahn mit dem Regenabfluss (Fallrohr). Durch das widerstandsfähige Material des DACHPROTECT Garantie-Gullys ist eine langfristige Abdichtung gewährleistet.
PRODUKTINFORMATIONEN
- Material: PE-Rohr
- Flanschdurchmesser: 300 mm
- Flanschmaterial: Formband
- Stutzenlänge: ca. 490 mm (auf gewünschte Länge kürzbar)

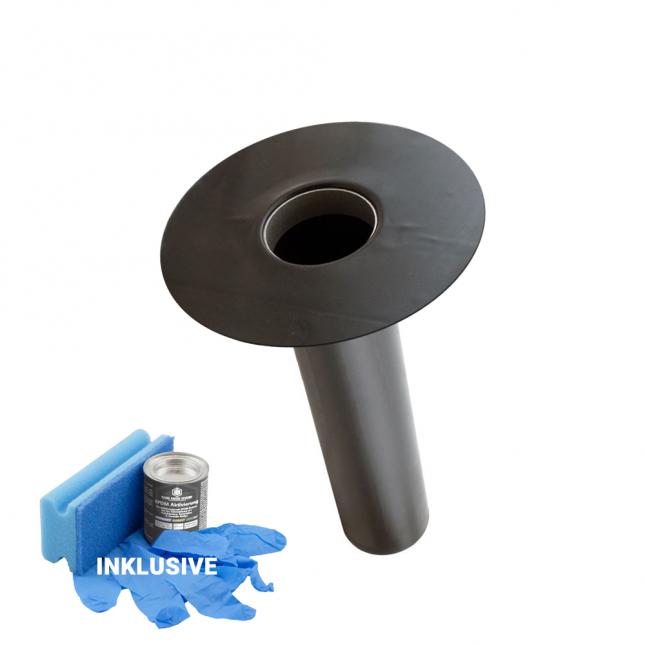

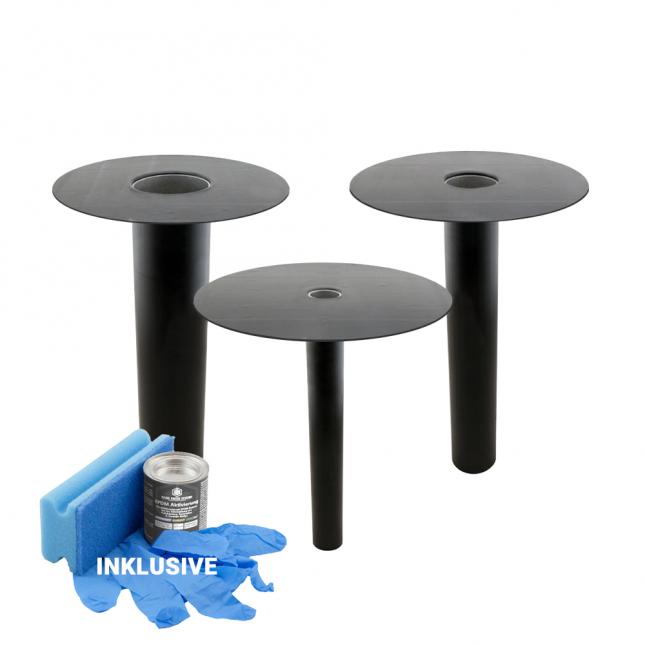

Das Set besteht aus:
- DACHPROTECT Garantie-Gully DN 50 - 125 nach Wahl
- DACHPROTECT Aktivierung 125 ml

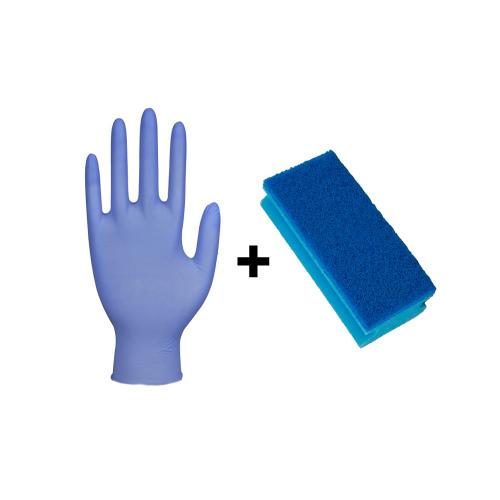

- 1 Paar Handschuhe
- 1 Schwamm
| Maße Garantie-Gully |
| Nennweite |
max. Rohr-Ø außen (Einlassbereich) |
min. Rohr-Ø innen (Einlassbereich) |
Rohrlänge |
Wandstärke |
Flansch |
| DN 50 |
51 mm |
37 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 63 |
67 mm |
53 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 75 |
82 mm |
66 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 90 |
94 mm |
79 mm |
ca. 490 mm |
4 mm |
ca. 300 x 300 mm |
| DN 110 |
116 mm |
100 mm |
ca. 490 mm |
4 mm |
ca. 300 x 300 mm |
| DN 125 |
129 mm |
113 mm |
ca. 490 mm |
4 mm |
ca. 300 x 300 mm
|

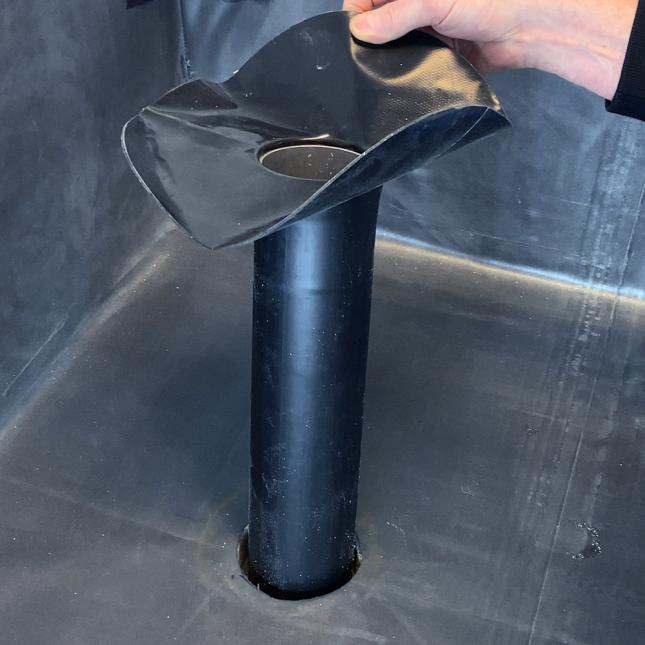

Der DACHPROTECT Garantie-Gully wird am tiefsten Punkt des Daches installiert. Dazu wird eine passende Bohrung im Dach hergestellt. Der Gully wird mit der DACHPROTECT Aktivierung nach der Verklebung der Dachbahn mit der EPDM Dachbahn verbunden.
Dieses Qualitätsprodukt ist auch im Set mit der zwingend erforderlichen DACHPROTECT Aktivierung 125 ml inkl. Schwamm und Handschuh erhältlich.
Zu weiteren Fragen beraten wir Sie gerne!
Montageanleitung
- Verklebung der DACHPROTECT EPDM Dachbahn vollflächig mit dem Untergrund.
- Einen Kreisausschnitt für das Rohr ca. 10 mm größer als der Ablaufdurchmesser beträgt herstellen.
- Ablauf einstecken, Umriß der Flansch auf der EPDM-Bahn anzeichnen. Danach den Ablauf wieder herausnehmen.

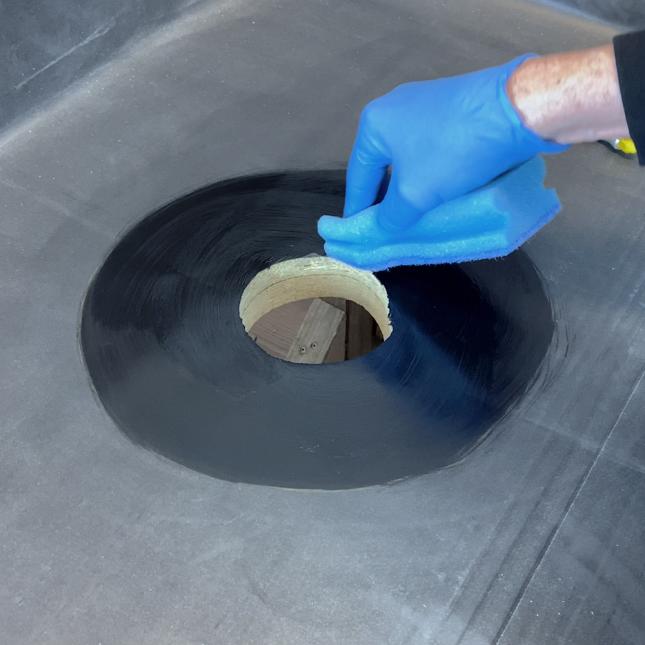

- Aktivierung der markierten EPDM-Fläche mit der DACHPROTECT Aktivierung.
- Nach dem Ablüften den Ablauf leicht einstecken und die unterseitige Schutzfolie entfernen.

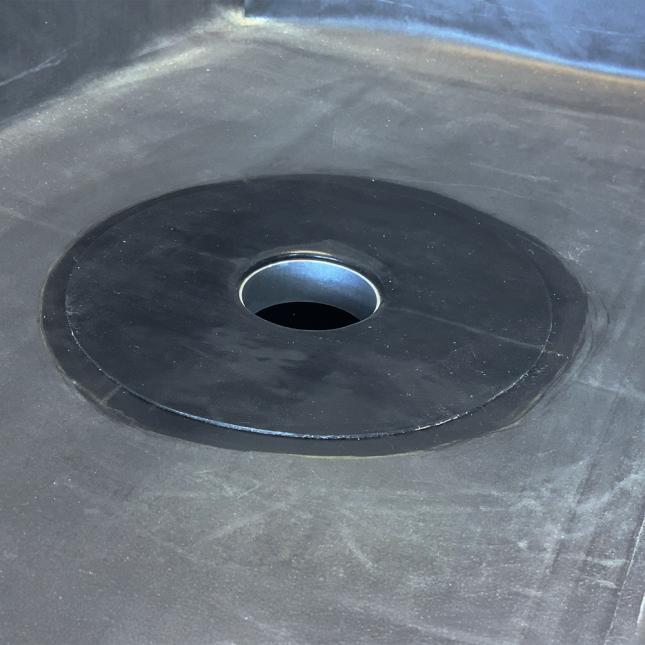

- Den Ablauf ganz einstecken.

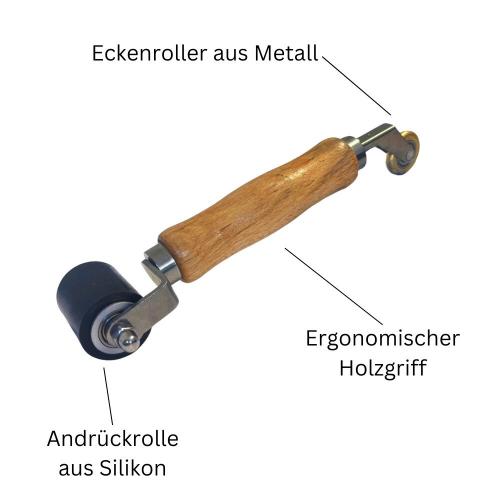

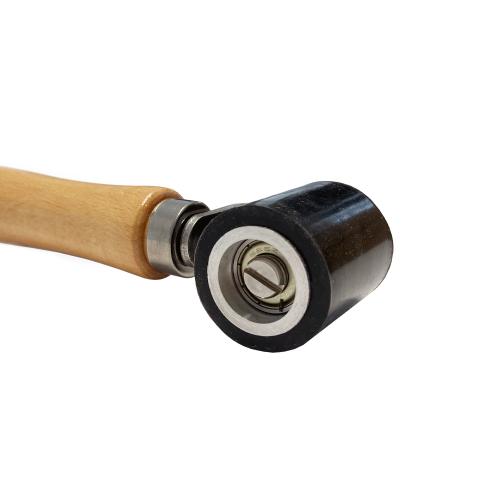

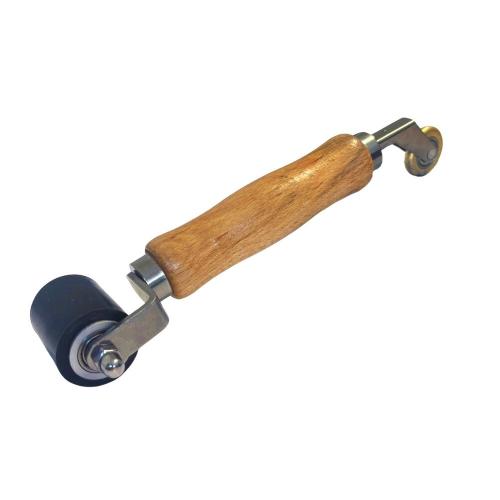

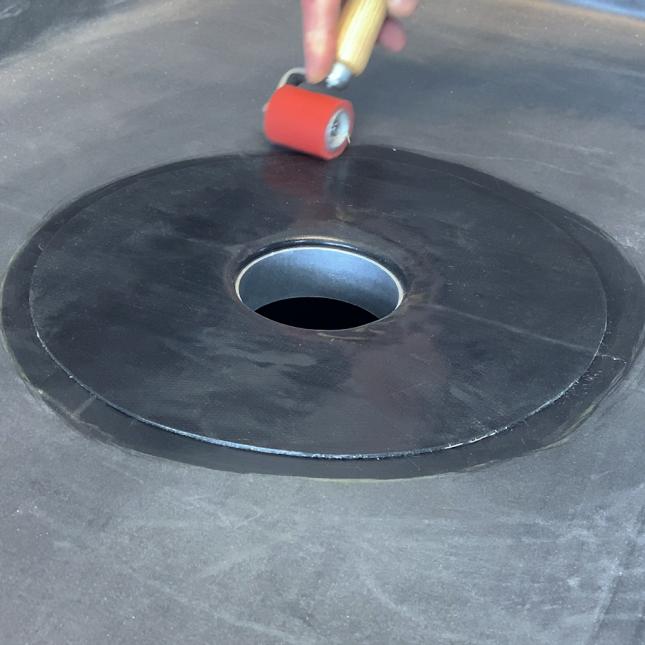

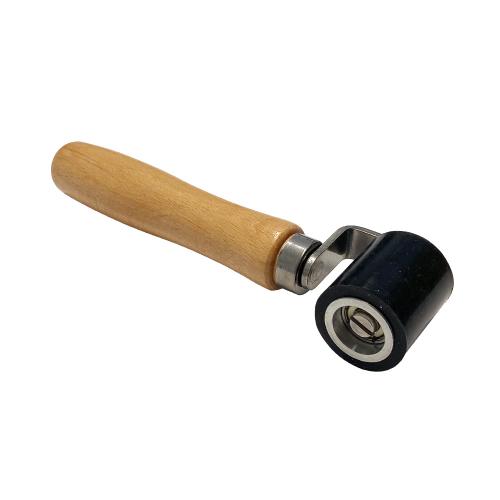

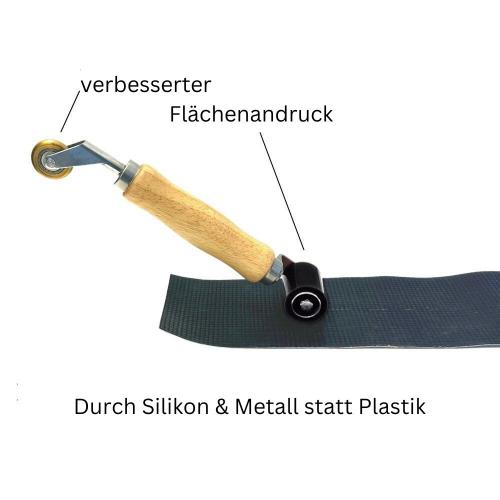

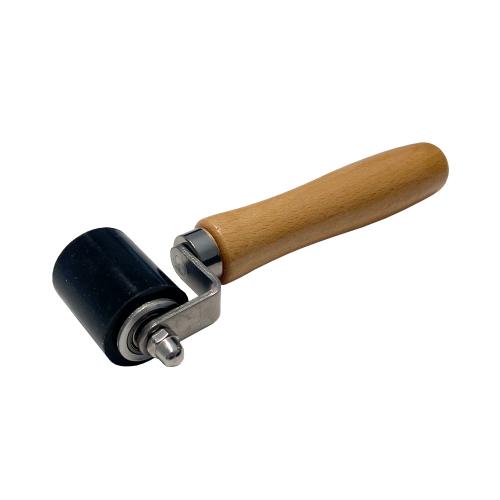

- Anpressen mittels Silikon-Andrückrolle
