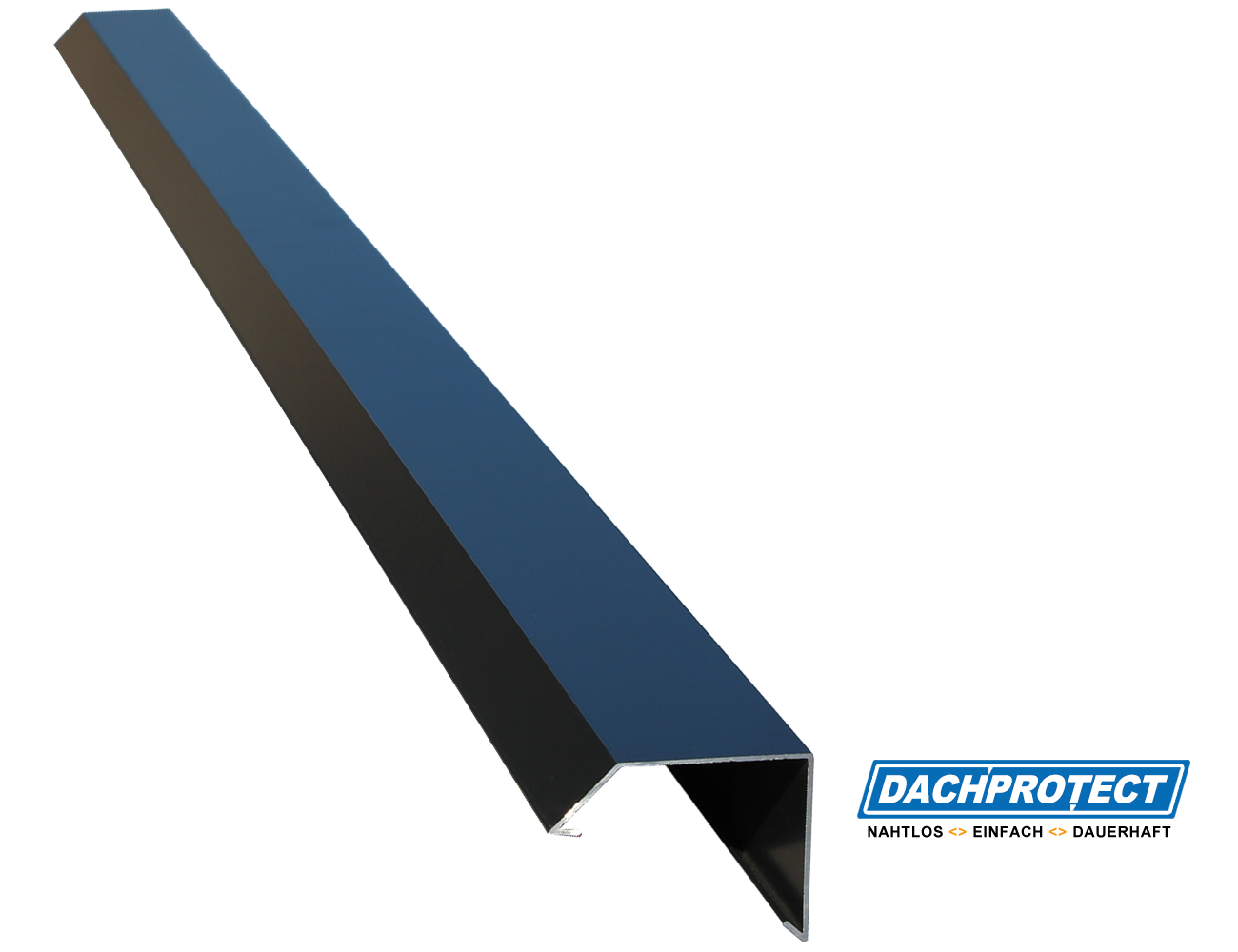

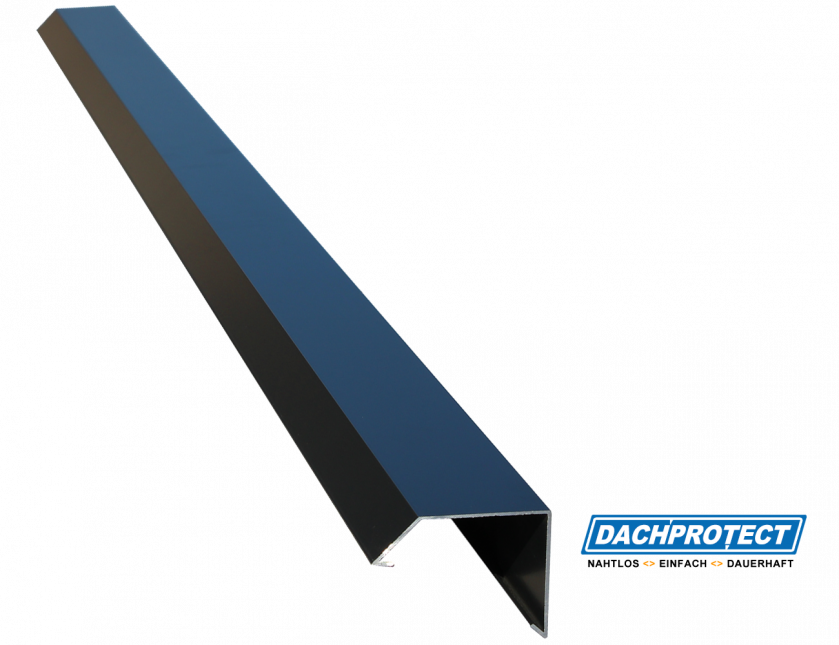

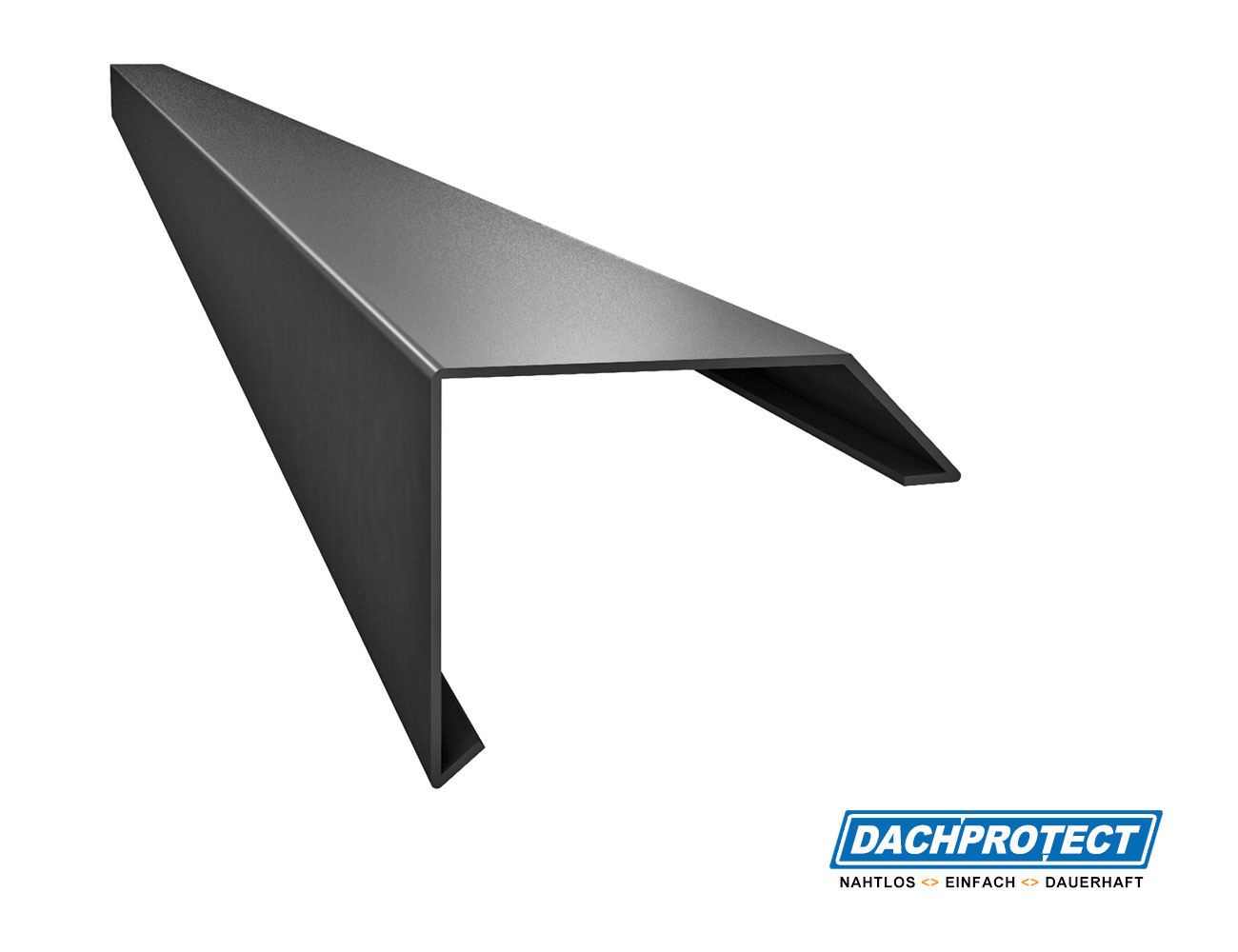

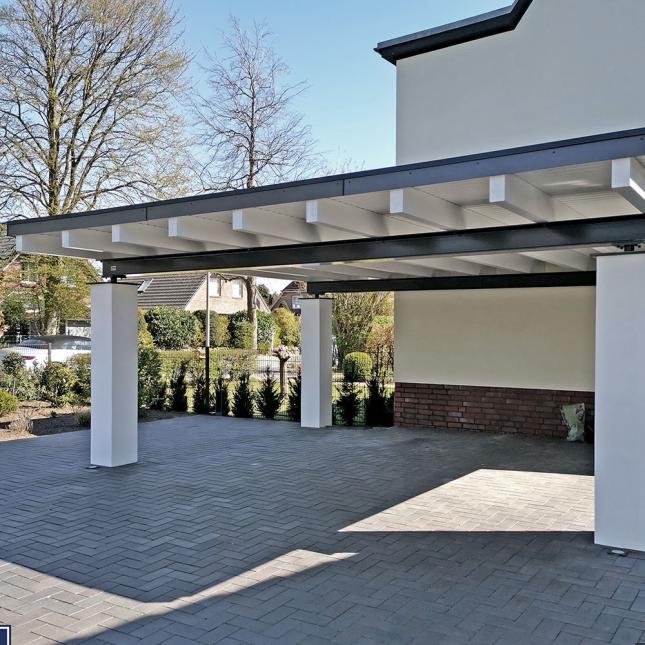

Dachrandprofil ISOS 100 cm – Anthrazit RAL 7016, 1,5 mm

Verarbeitung: Dachrandprofil ISOS

Das Dachrandprofil ISOS schließt die EPDM-Bahn am Flachdachrand ab. Profile, Verbinder sowie Außen- und Innenecken bilden ein System.

Vorbereitung

• EPDM-Bahn am Dachrand verlegt und ausgerichtet
• Untergrund und Bahnenrand sauber, trocken, ohne scharfe Kanten
• Benötigte Länge ermitteln; Profile bei Bedarf zuschneiden

Ablauf

• Profile auf der Bahn / am Dachrand ausrichten (Profillänge 100 cm)
• Stöße mit Verbindern (ca. 10 cm) verbinden – Spiel für Wärmeausdehnung beachten
• Außenecken an ausspringenden Ecken, Innenecken an einspringenden Ecken setzen

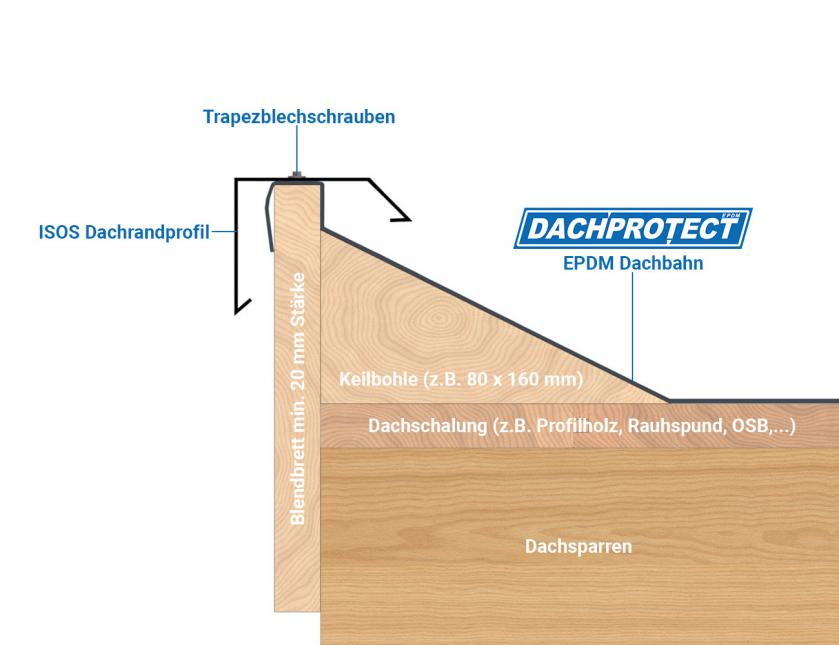

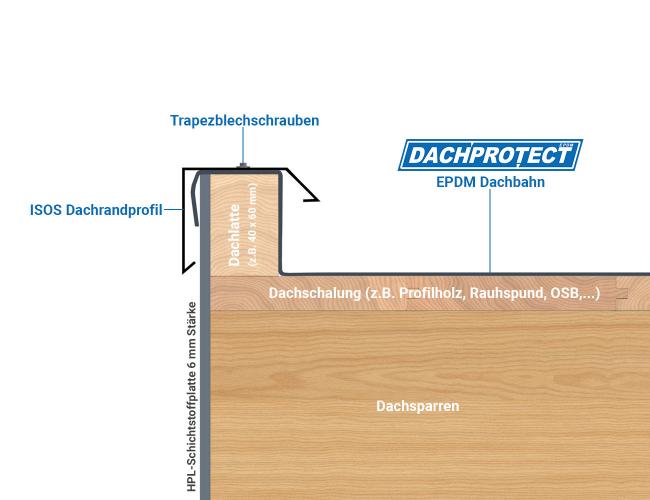

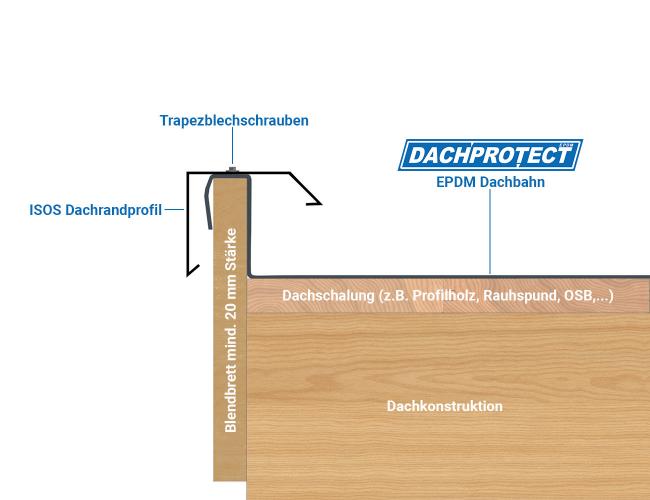

• Befestigung nach Systemvorgabe (Schrauben / Kleber wo vorgesehen)
• Übergänge zur EPDM-Bahn sauber und dauerhaft anschließen

Hinweise

• Außen- und Innenecken nicht vertauschen (unterschiedliche Schenkellängen)
• Farbe durchgängig wählen: Anthrazit RAL 7016 oder Silber RAL 9006
• Passendes Zubehör: Dachrandprofile

• Material: Aluminium
• Farbe: Anthrazit RAL 7019, pulverbeschichtet, matt

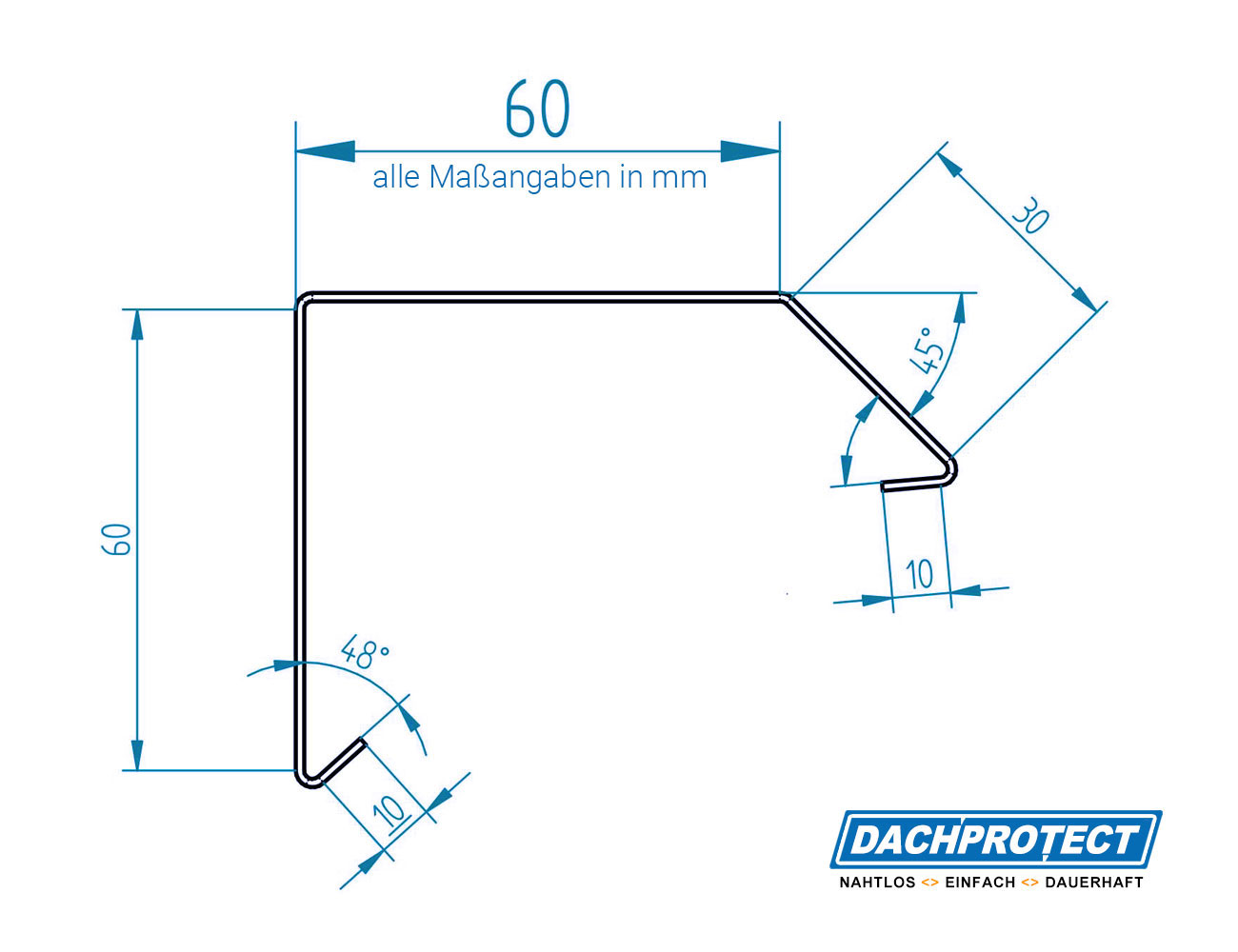

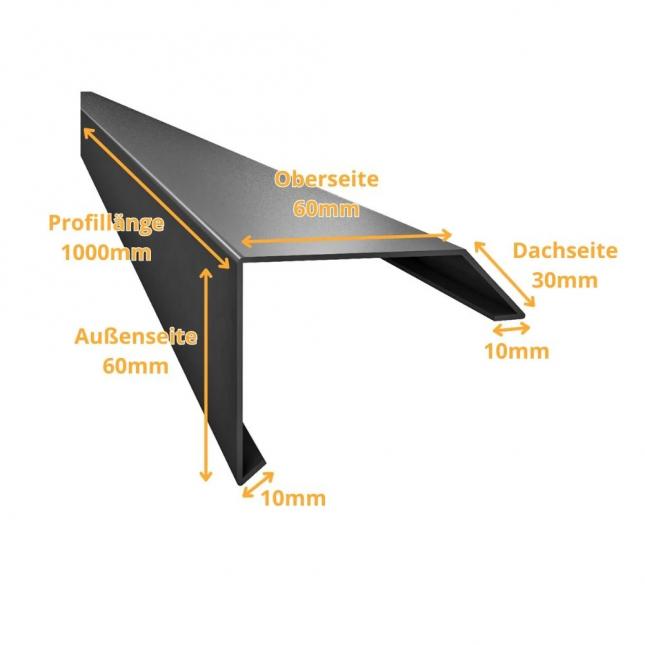

• Schenkelmaße: 10/60/60/30/10 mm
• Länge: 1,00 m
• verbesserte Materialstärke: 1,5 mm
• EN AW 6060 T66, Tol. nach EN-755-9

Montageanleitung: Dachrandprofil ISOS

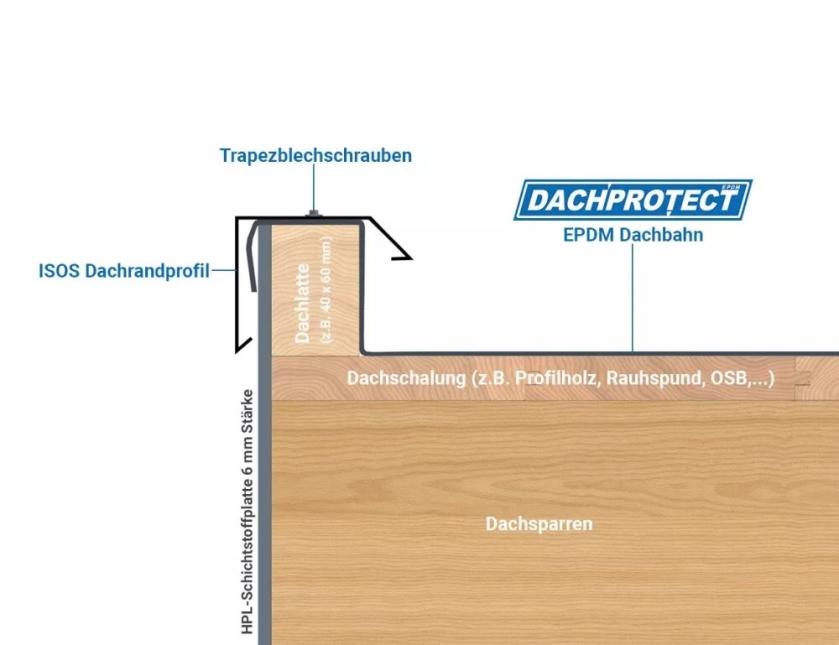

Das Dachrandprofil ISOS (100 cm, Materialstärke 1,5 mm) bildet den Abschluss der EPDM-Bahn am Flachdachrand. Zusammen mit Verbindern sowie Außen- und Innenecken entsteht ein durchgängiges System.

1. Vorbereitung

• EPDM-Bahn am Dachrand verlegt, ausgerichtet und befestigt
• Bahnenrand und Untergrund sauber, trocken, ohne scharfe Kanten oder Fremdkörper
• Dachumfang messen; Anzahl der 100-cm-Profile, Verbinder und Ecken planen
• Profile bei Bedarf auf Maß zuschneiden
• Farbe einheitlich wählen (Anthrazit RAL 7016 oder Silber RAL 9006)

2. Ecken setzen

• Außenecken an allen ausspringenden Gebäudeecken (Schenkel 25 cm)
• Innenecken an allen einspringenden Ecken (Schenkel 17 cm)
• Ecken positionieren und grob ausrichten – noch nicht endgültig festziehen

3. Profile verlegen

• Profile zwischen den Ecken auf der Bahn / am Dachrand auflegen
• Stöße mit Verbindern (ca. 10 cm) verbinden
• Profil und Ecken fluchtend ausrichten
• Dehnungsspiel an den Stößen beachten (Temperaturschwankungen)

4. Befestigung

• Profile und Ecken nach Systemvorgabe befestigen
• Befestigungsmittel in geeigneten Abständen setzen
• Übergang zur EPDM-Bahn dauerhaft und sauber anschließen

5. Kontrolle

• Durchgängige Linie ohne Versatz an Stößen und Ecken
• Keine offenen Stöße; Verbinder sitzen korrekt
• Bahn am Rand nicht beschädigt, Anschluss dicht

Benötigtes System

• Dachrandprofil ISOS 100 cm
• Verbinder ISOS
• Außenecke ISOS / Innenecke ISOS
• Passende Befestigungsmittel

Zubehör und Varianten: Dachrandprofile
