Kabeldurchführung DN 60 mm / DN 100 mm

Mobile Preview: Kabeldurchführung DN 60 mm / DN 100 mm

Beschreibung

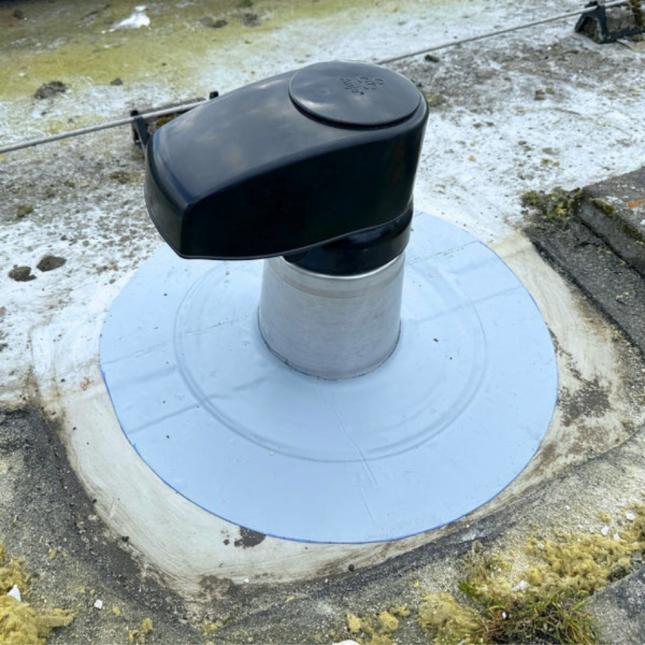

Kabeldurchführung DN 60 / DN 100 – Kabel sicher durchs Flachdach

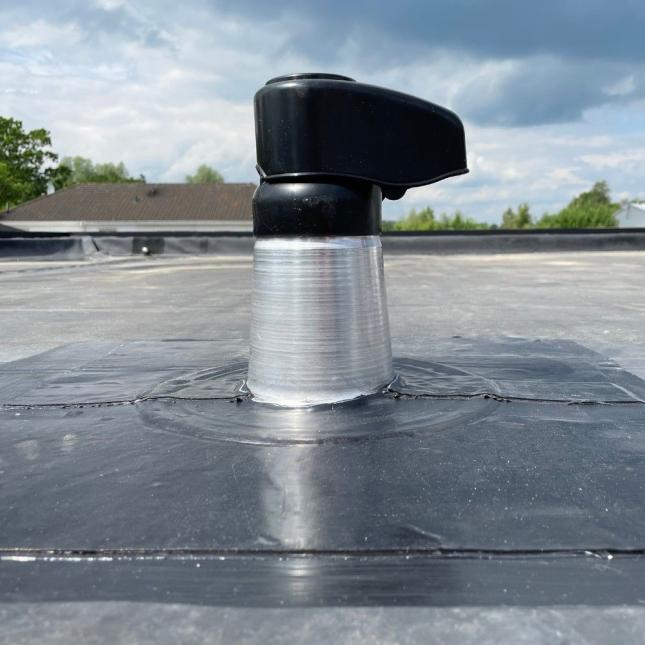

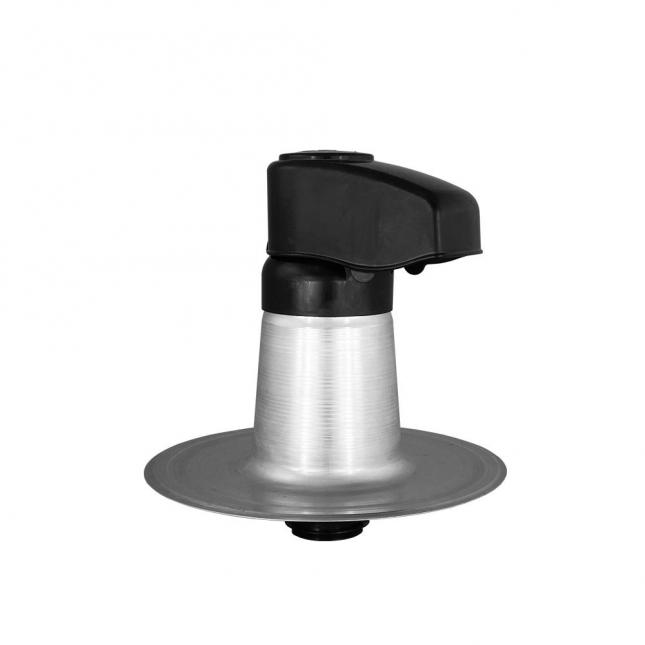

Die Kabeldurchführung ermöglicht eine dichte und dauerhafte Durchführung von Kabeln und Leitungen durch die Dachabdichtung – ideal für EPDM-Flachdächer. Sie ist doppelwandig isoliert, wiederverschließbar und mit UV-beständiger Wetterschutzhaube ausgestattet.

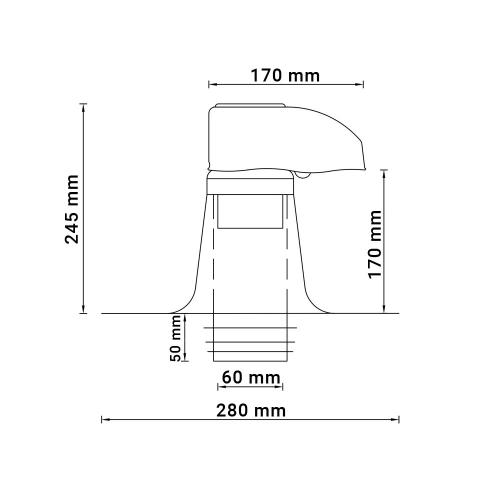

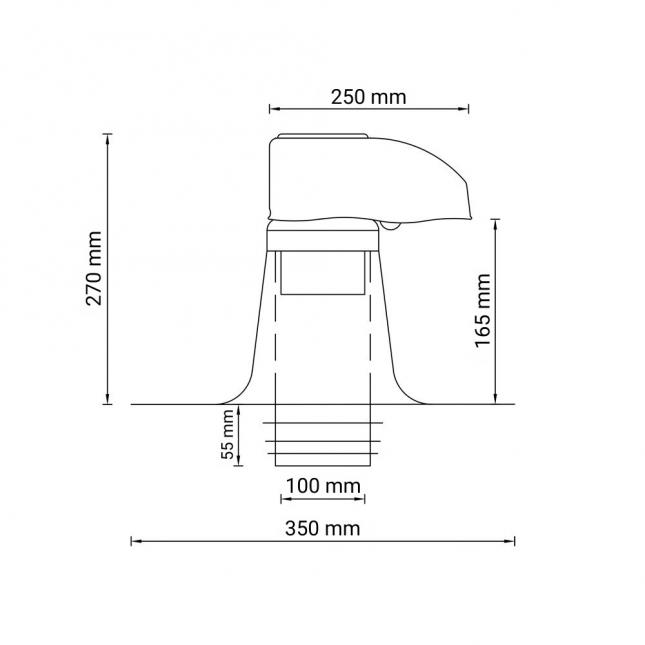

Erhältlich in DN 60 mm und DN 100 mm.

Vorteile

doppelwandige Isolierung
wiederverschließbar

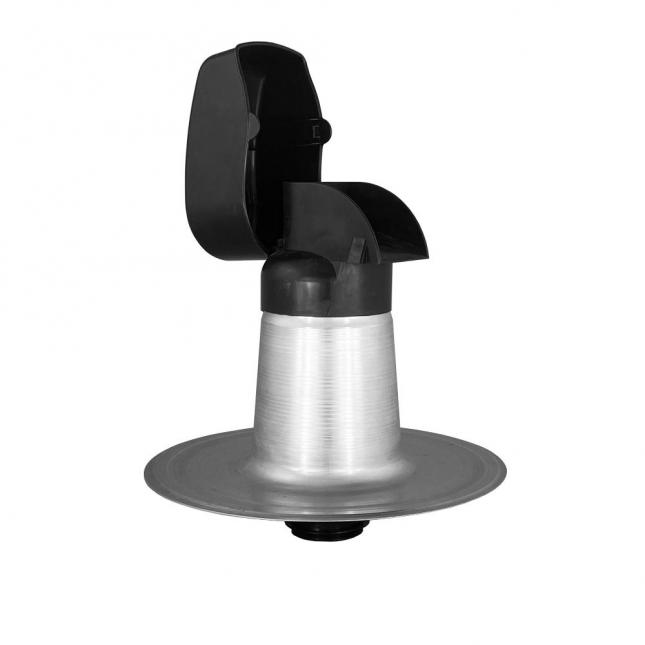

UV-beständige Wetterschutzhaube (klappbar)
konischer EPS-Stopfen zur Abdichtung im Rohr
reduziert Wärmebrücken
schützt vor Ungeziefer
Anschlusskragen unempfindlich gegen Kondenswasser
weitgehend demontierbar und recycelbar

Typische Anwendung

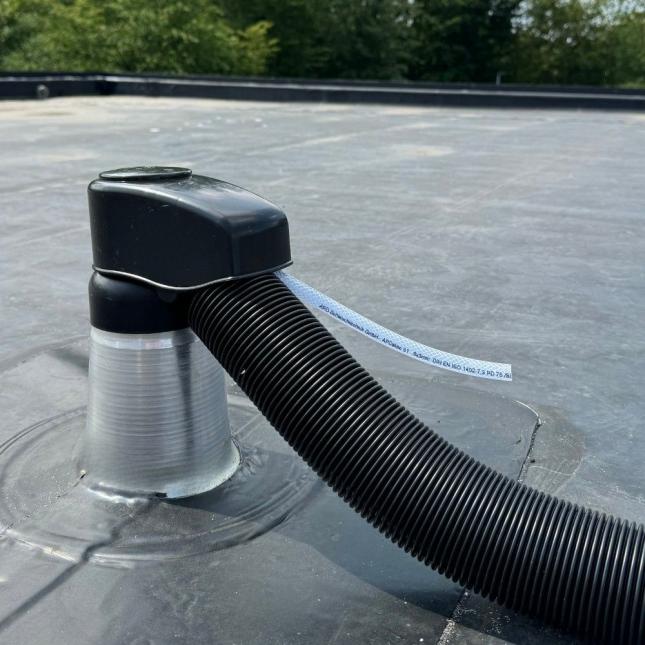

nachträgliche oder geplante Kabelführung durchs Flachdach
EPDM-Dachabdichtungen und vergleichbare Systeme
Neubau und Sanierung

Materialien

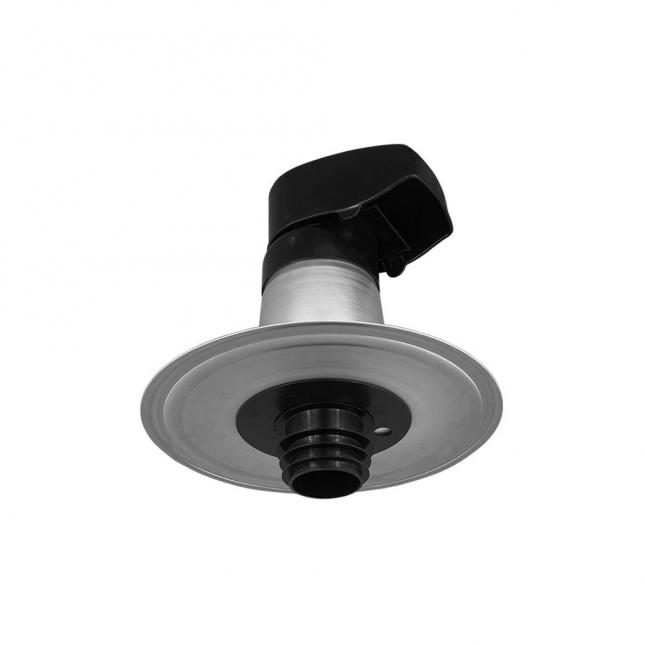

Anschlussflansch: Aluminium
Wetterschutzkappe: UV-beständiges Polypropylen (PP)
Stopfen: EPS

Häufige Fragen zur Kabeldurchführung

Wofür eignet sich die Kabeldurchführung?

Zum sicheren und dichten Führen von Kabeln und Leitungen durch das Flachdach – auch nachträglich.

Welche Größen gibt es?

DN 60 mm und DN 100 mm.

Ist die Durchführung wiederverschließbar?

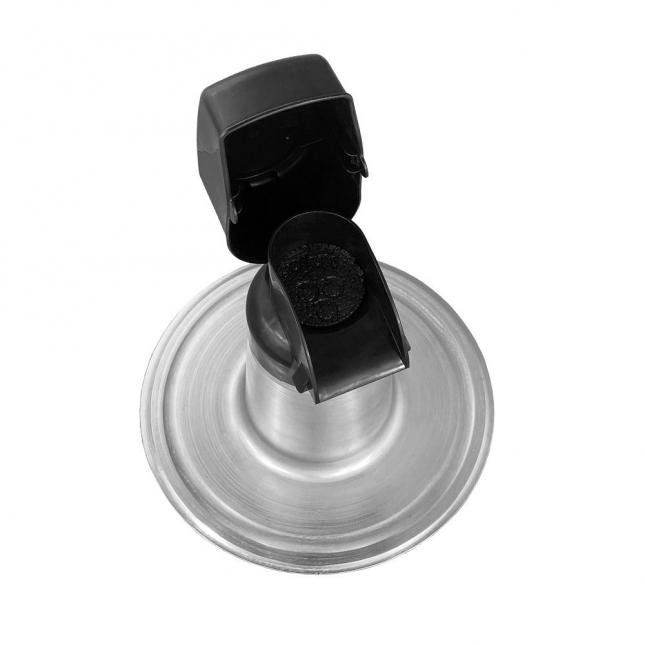

Ja. Die UV-beständige Wetterschutzhaube lässt sich klappen, der EPS-Stopfen dichtet im Rohr ab.

Passt sie zu EPDM-Flachdächern?

Ja. Sie eignet sich für die Integration in EPDM-Dachabdichtungen; die Einbindung erfolgt systemgerecht mit passendem Zubehör.

Weitere Artikel von Hanse Baustoffe Handelsges. mbH & Co. KG

Verarbeitungshinweise

Verarbeitungshinweise: Kabeldurchführung montieren und andichten

Wichtig: Die Kabeldurchführung wird vor dem vollständigen Verkleben der EPDM-Dachbahn montiert bzw. so eingeplant, dass der Anschlussflansch sauber in die Abdichtung eingebunden werden kann.

1. Mechanische Befestigung

Die Kabeldurchführung wird mechanisch mit Senkkopfschrauben befestigt. Die Schrauben gehen durch den Aluminium-Anschlussteller in den Untergrund.

2. EPDM-Dachbahn verlegen und verkleben

Anschließend die EPDM-Dachbahn verlegen und verkleben. Die Verklebung auf dem Aluminium-Anschlussteller erfolgt am besten im Kontaktklebeverfahren.

3. Andichtung auf der EPDM-Dachbahn

Die Andichtung erfolgt mit einer Rohrmanschette (25–150 mm) oder einteilig mit dem DACHPROTECT Formband XL 46 cm (pro Kabeldurchführung Zuschnitt à ca. 0,50 m). Alternativ zweiteilig mit dem DACHPROTECT Formband 30 cm.

4. Zusätzliche Abdichtung am Flansch

Zwischen der Unterseite des Aluminium-Flansches und der EPDM-Dachbahn eine umlaufende Raupe Anschlusskleber Flex auftragen.

Montage in der richtigen Reihenfolge

Kabeldurchführung mit Senkkopfschrauben durch den Aluminium-Anschlussteller befestigen
EPDM-Dachbahn verlegen und auf dem Anschlussteller im Kontaktklebeverfahren verkleben
Umlaufend Anschlusskleber Flex zwischen Flanschunterseite und EPDM setzen
Mit Rohrmanschette oder Formband XL (einteilig) bzw. Formband 30 cm (zweiteilig) andichten
