Der Garantie-Seitenablauf ist eine durchdachte Systemkomponente von DACHPROTECT für die sichere Entwässerung von EPDM-Flachdächern über die Attika. Die robuste Ausführung mit EPDM-Flansch sorgt dafür, dass alles dauerhaft dicht an die EPDM-Folie angebunden ist. Und zwar dank Aktivierung, speziellem EPDM-Flansch und Kaltnahtfügung durch Polymerisation, ganz ohne klassische Verklebung.
Und das Beste daran: Ein rückstausicherer Anschluss an KG- oder HT-Rohre ist auch kein Problem.
Typische Anwendungsbereiche
Für die Entwässerung von EPDM-Flachdächern an der Attika im System DACHPROTECT
Produktvorteile
Einfache und sichere Verarbeitung:
Für alle Attikaanschlüsse geeignet
Kaltnahtfügung durch Vernetzung:
Keine Verklebung, die ausschließlich auf Haftung beruht
Flexibel einsetzbar:
Auch als Garantie-Gully oder Garantie-Seitennotablauf verwendbar
Lieferumfang

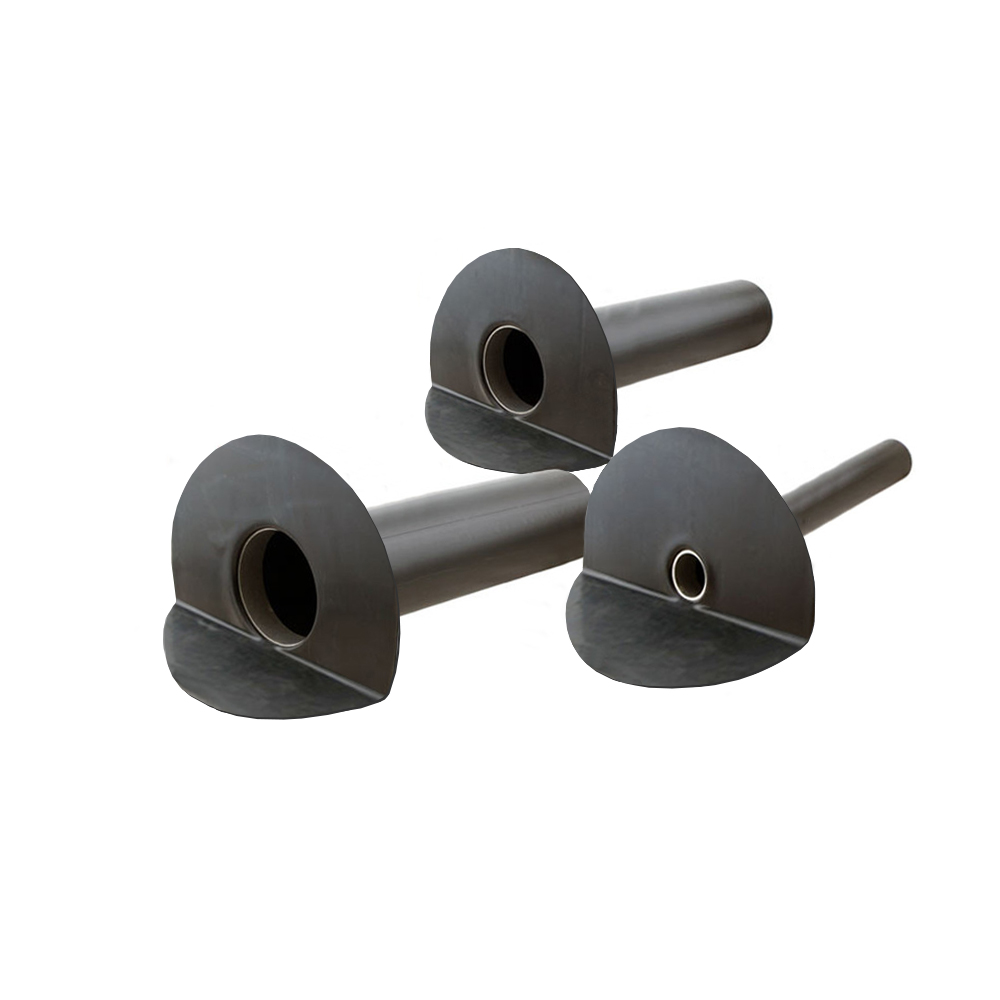

Garantie-Seitenablauf (DN50, DN75, DN90, DN110 oder DN125)
Aktivierung 125 ml (nur beim SET inbegriffen)
Nitril-Schutzhandschuhe (nur beim SET inbegriffen)
Oberflächenaufrauender Schwamm (nur beim SET inbegriffen)
| Maße Garantie-Gully |
| Nennweite |
max. Rohr Ø Außen (Einlassbereich) |
min. Rohr Ø Innen (Einlassbereich) |
Rohrlänge |
Wandstärke |
EPDM Flansch |
| DN 50 |
51 mm |
37 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 63 |
67 mm |
53 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 75 |
82 mm |
66 mm |
ca. 490 mm |
3,5 mm |
ca. 300 x 300 mm |
| DN 110 |
116 mm |
100 mm |
ca. 490 mm |
4 mm |
ca. 300 x 300 mm |
| DN 125 |
129 mm |
113 mm |
ca. 490 mm |
4 mm |
ca. 300 x 300 mm |
Weitere Artikel von Hanse Baustoffe Handelsges. mbH & Co. KG
Warum sollte ich den Garantie-Seitenablauf im System DACHPROTECT verarbeiten?
Im DACHPROTECT System wird der Garantie-Seitenablauf nicht einfach nur verklebt. Er besitzt einen EPDM-Flansch, der speziell für die Kaltnahtvulkanisation ausgelegt ist. Durch die Aktivierung der EPDM Folie findet eine Polymerisation zwischen dem EPDM-Flansch und der EPDM Folie statt – es entsteht eine Verbindung auf molekularer Ebene.
Das Ergebnis der polymeren Verbindung ist eine dauerhaft elastische Abdichtung, die auch bei Temperaturschwankungen, Feuchtigkeit und Bewegungen im Dachaufbau zuverlässig dicht hält.
Diese besonders widerstandsfähige Verbindung ist fester Bestandteil des DACHPROTECT-Systems – und durch unsere 20-jährige Materialgarantie abgesichert.
Im Gegensatz dazu beruht die Verbindung bei herkömmlichen Klebe-Gullys ausschließlich auf Haftung – ein System, das unter Temperaturbelastung oder Bewegung langfristig an seine Grenzen stoßen kann.
Produkteigenschaften

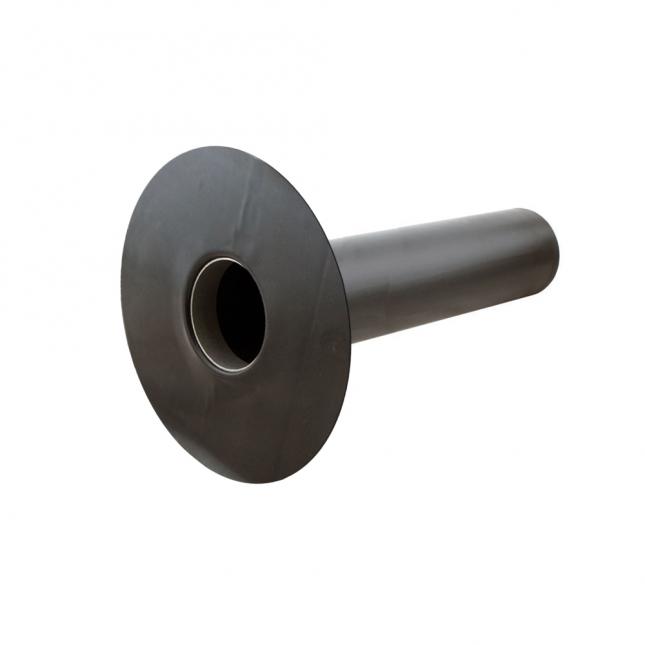

Material Rohr: PE (Polyethylen)
Flanschdurchmesser: ca. 300 mm
Flanschmaterial: beschichteter EPDM Flansch zur Kaltnahtvulkanisation
Stutzenlänge: ca. 490 mm (auf die gewünschte Länge kürzbar)
Reichweite mit 125 ml Aktivierung: ca. 20 Garantie-Gullys
Garantierte Haltbarkeit und Funktion: 3 Monate nach Lieferdatum
Hier ein paar Hinweise zur Verarbeitung:
Für die Verarbeitung ist zwingend EPDM Aktivierung erforderlich! (nur die Dachfolie wird aktiviert, nicht der Garantie-Seitenablauf)
Bitte montiere den Garantie-Seitenablauf nicht unter Spannung, also zum Beispiel nicht in einer Kehle. Sonst kann er sich ablösen und es gibt einen Mangel.
Der DACHPROTECT Garantie-Seitenablauf wird am tiefsten Punkt des Daches montiert. Dafür wird eine passende Bohrung in der Attika gemacht. Die DACHPROTECT EPDM Aktivierung verbindet den Garantie-Seitenablauf-Flansch mit der Dachbahn.
Dieses Qualitätsprodukt gibt's auch im Set mit der zwingend erforderlichen DACHPROTECTEPDM-Aktivierung (125 ml inkl. Schwamm und Handschuh).
Hier ist eine Montageanleitung.
Die DACHPROTECT EPDM-Dachbahn wird einfach vollflächig auf den Untergrund und die Attika geklebt.
Mach einen Kreisausschnitt für das Rohr (ca. 10 mm größer als der Ablaufdurchmesser).

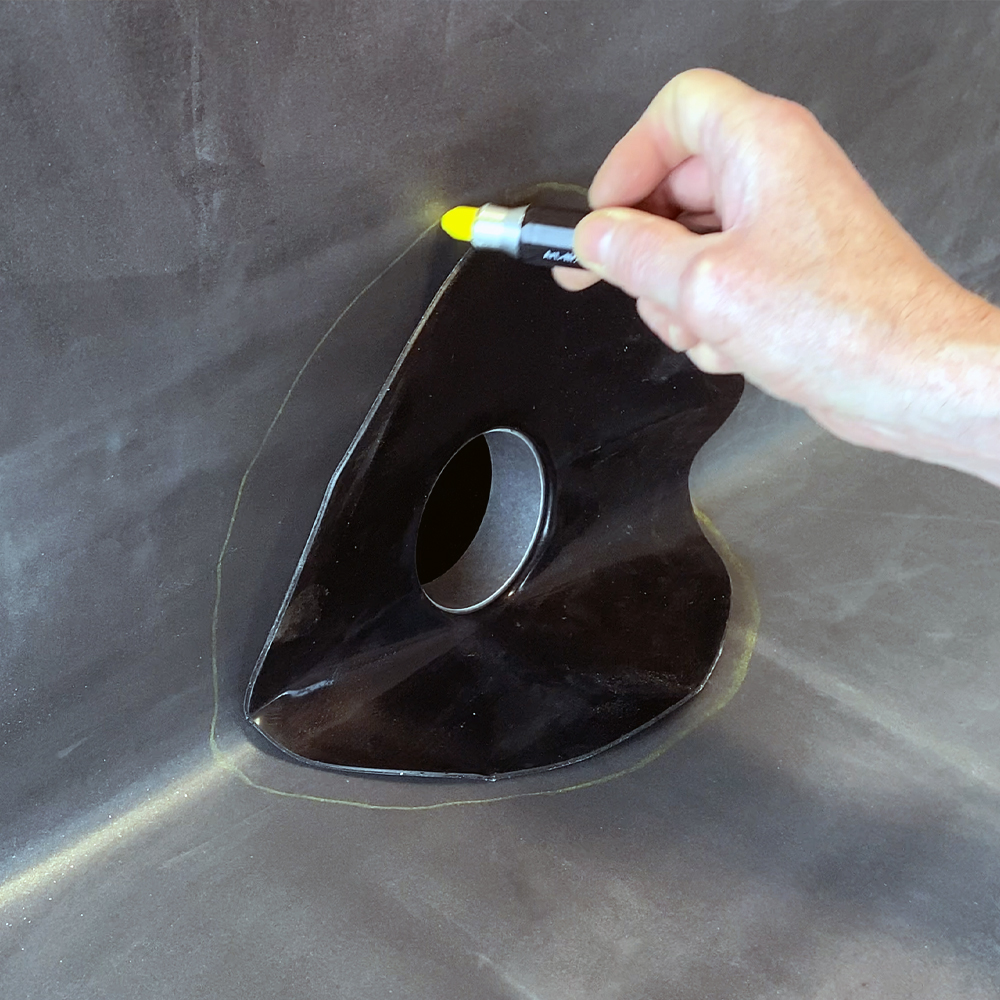

Einfach den Ablauf einstecken und den Umriss des Flansches auf der EPDM-Bahn anzeichnen. Und dann nehmen wir den Ablauf wieder raus.

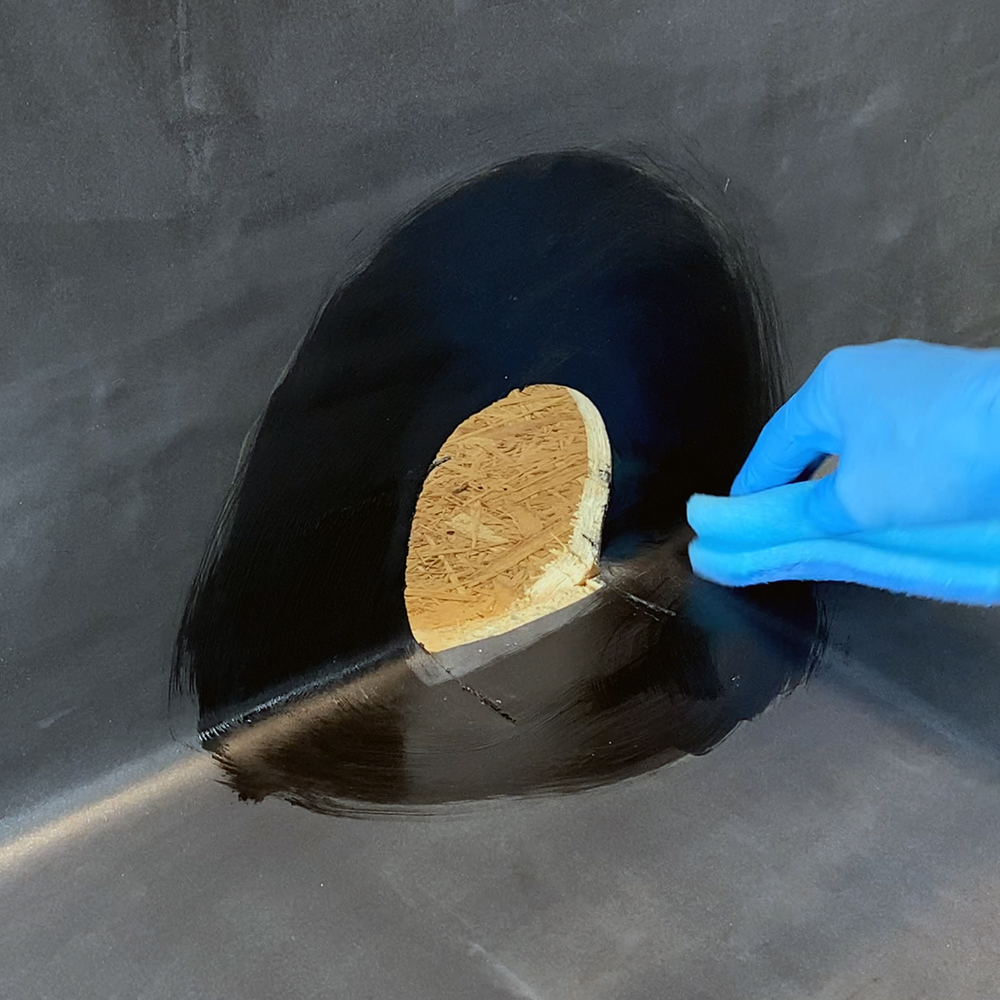

Dann musst du die DACHPROTECT EPDM Aktivierung mithilfe des oberflächenaufrauenden Schwammes auf die markierte EPDM-Fläche auftragen.

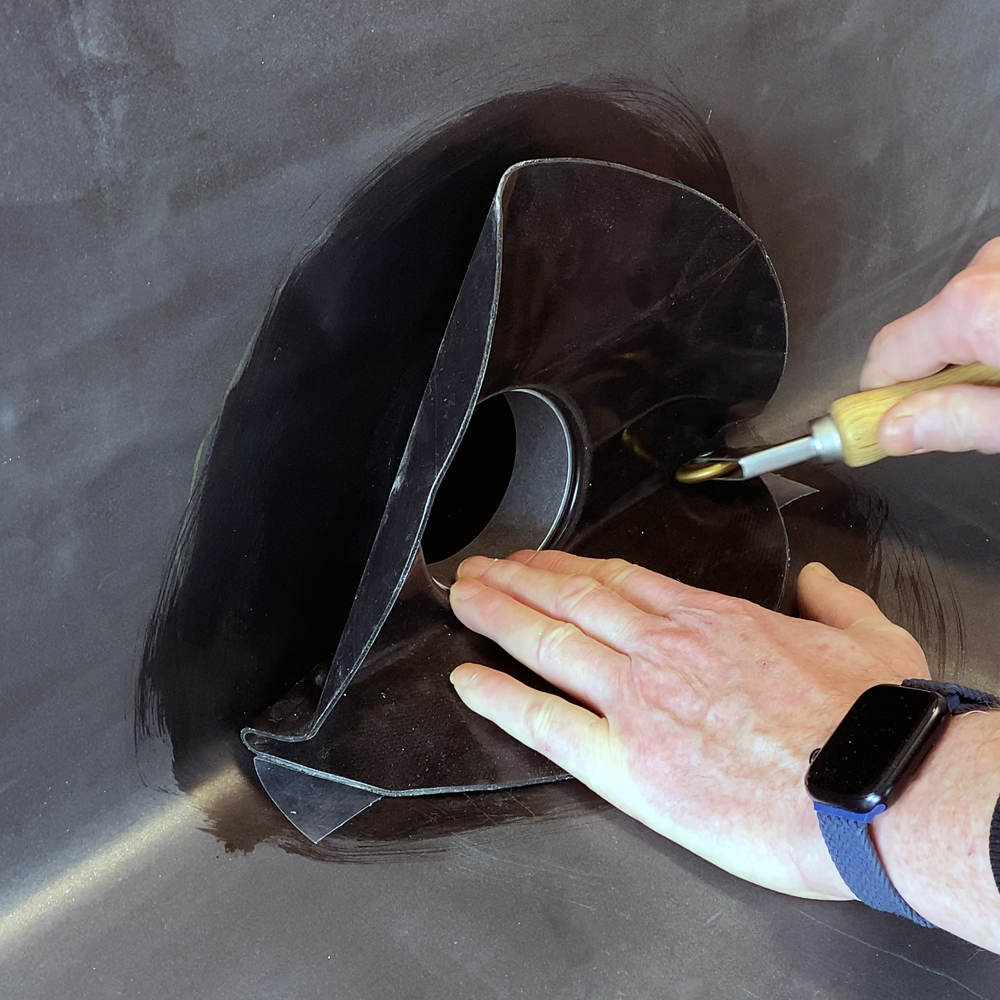

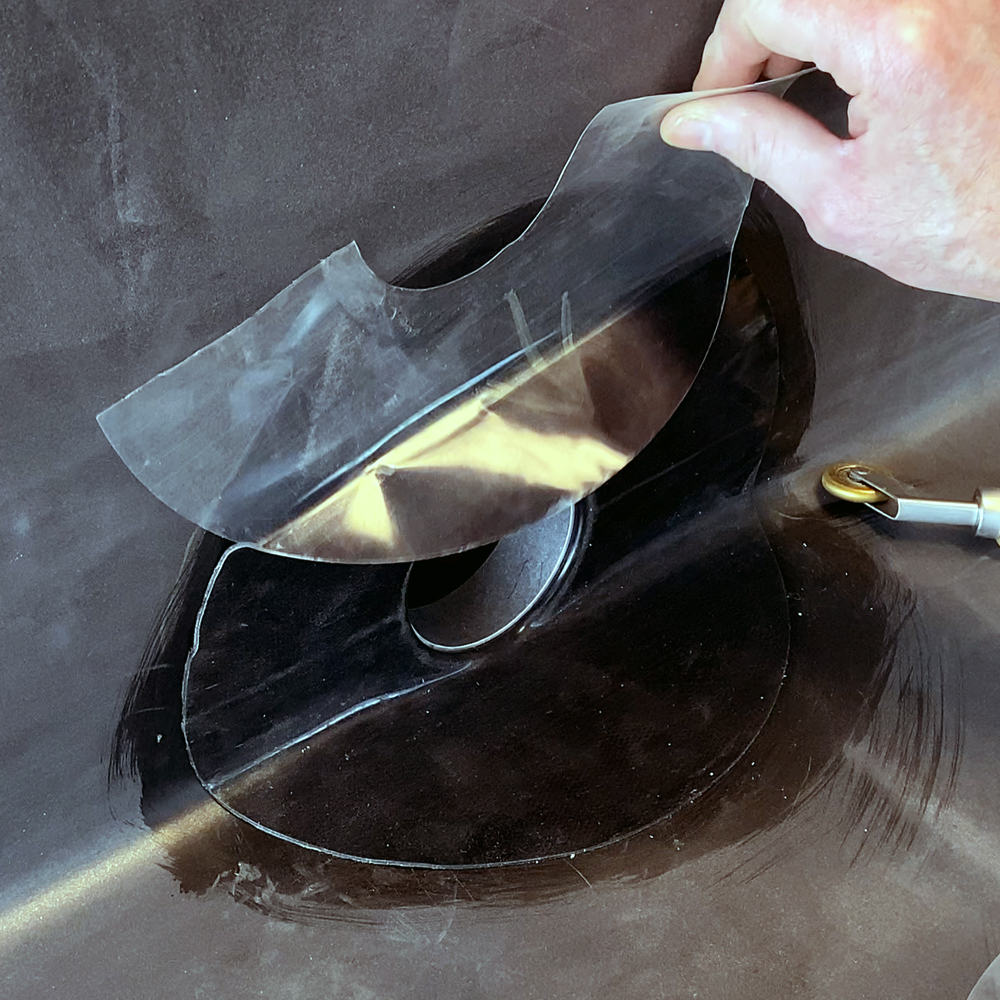

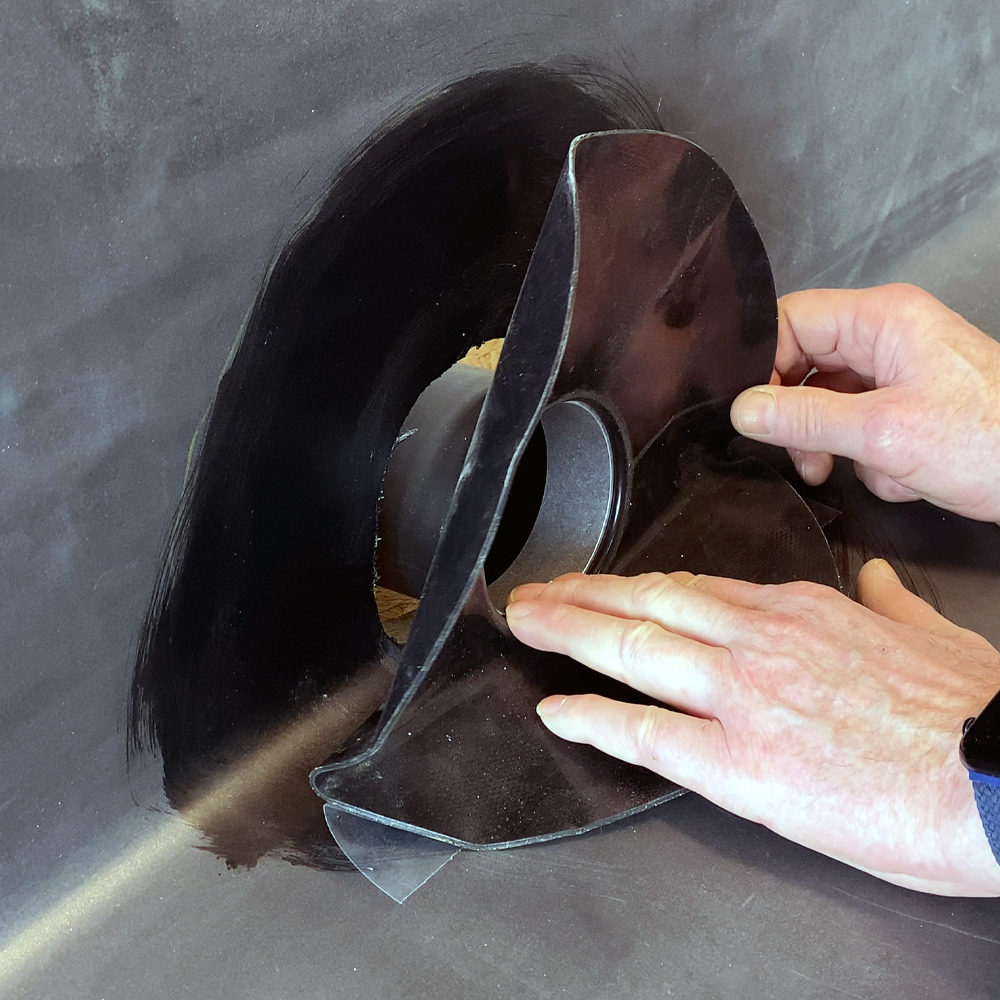

Nachdem du die Aktivierung (Fingertest) abgelüftet hast, kannst du den Ablauf leicht einstecken und die Schutzfolie auf der Unterseite entfernen.
Den Ablauf jetzt ganz einstecken.

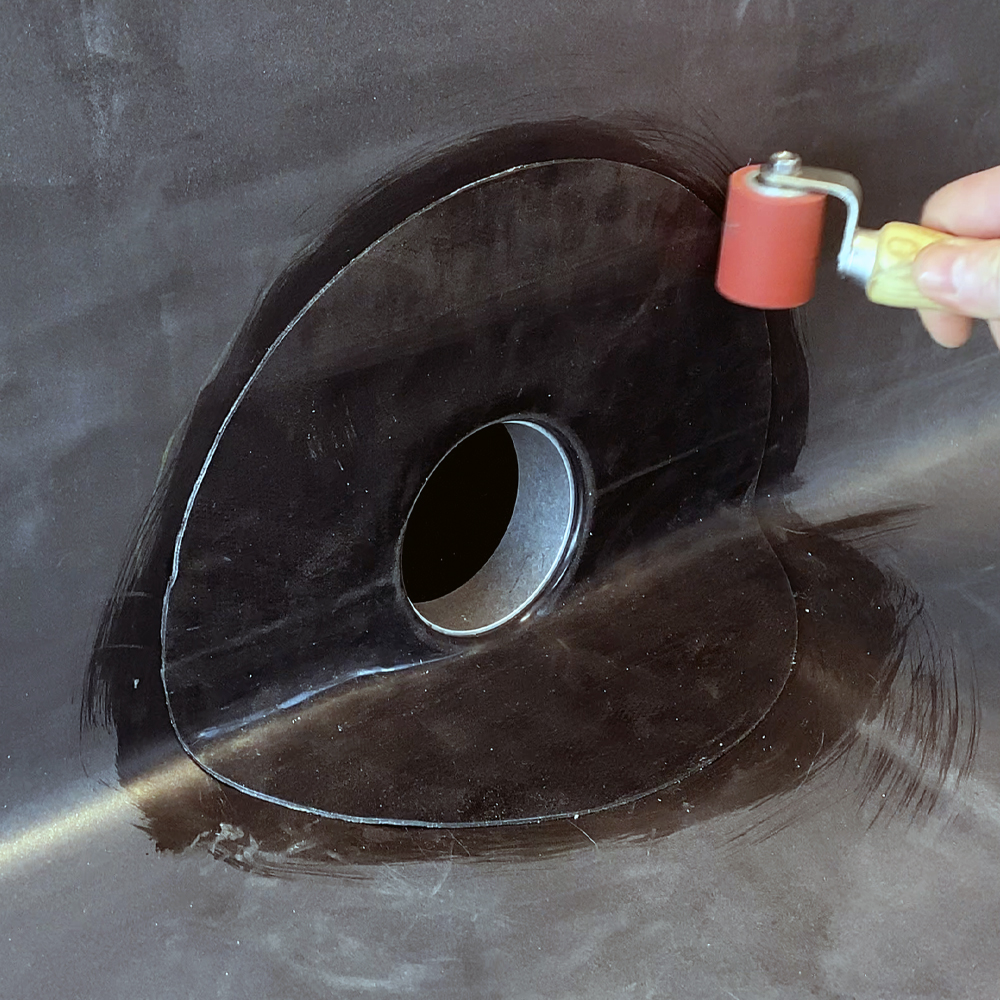

Dann musst du es mit einer Silicon-Andrückrolle andrücken.
